壓邊圈在五金拉深件加工過程中所起的作用

來源： 滄州浚鼎機械制造有限公司 日期：2021-01-29 08:55:48 點擊：1637 屬于：行業動態

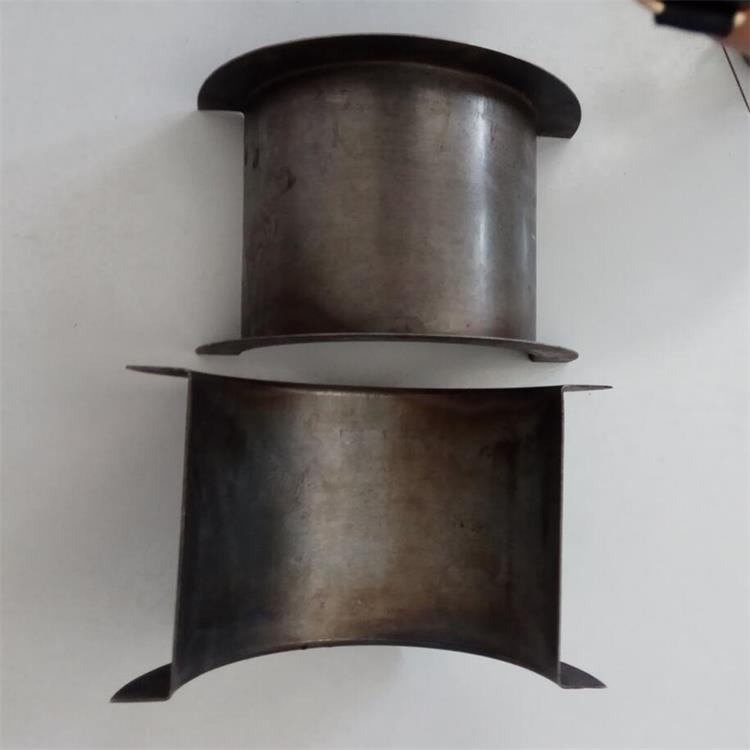

五金拉深件加工時其所用沖壓模具上應配置壓料零件--壓邊圈，壓邊圈的作用是在拉深中防止工件壁部或凸緣部位起皺。
加工五金拉深件常用的壓邊圈主要有彈性、剛性兩種，我們來了解下它的使用情況。
1.彈性壓邊分為彈簧墊、橡膠墊和壓力機本身具有的氣墊壓邊三種類型。彈簧和橡膠的壓力隨拉深行程的增大而升高，對拉深不利，通常用于淺拉深件。彈簧和橡膠的預壓力一般應大于或等于壓邊力，彈簧的允許總壓縮量應大于預壓縮加上拉深行程的高度。橡膠墊能常采用軟橡膠。，由于壓邊力隨壓縮量而增加較快，為保證拉深行程的相對壓縮量不致于過大而產生沖擊，橡膠的自由高度一般應大于拉深行程的5倍。氣墊壓邊效果較好，當壓力機上具有氣墊裝置時，應優先選用；
2.剛性壓邊用于雙動拉深壓力機上，壓邊圈裝在壓邊滑塊上，拉深凸模裝在拉深滑塊上。壓邊力由壓邊滑塊產生的壓力提供，所以在拉深過程中壓邊平穩，壓力不變，拉深效果好，且模具結構簡單，適用于高度較大的大型件的拉深加工或成形加工。
